读写分离

本文档描述如何为MGR集群构建读写分离方案。

1. InnoDB Cluster简介

MySQL InnoDB Cluster(简称MIC)是MySQL推出的整套解决方案,由几个部分组成:

  • MySQL Server,核心是Group Replication(组复制),简称MGR。
  • MySQL Shell,可编程的高级客户端,支持标准SQL语法、JavaScript语法、Python语法,以及API接口,可以更方便的管理和使用MySQL服务器。
  • MySQL Router,轻量级中间件,支持透明路由规则(读写分离及读负载均衡)。

MySQL Router是一个轻量级的中间件,它采用多端口的方案实现读写分离以及读负载均衡,而且同时支持mysql和mysql x协议。

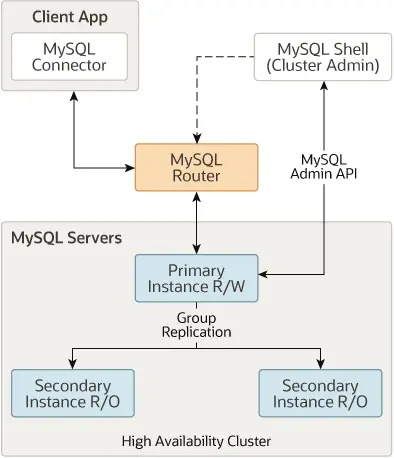

整体系统架构如下图所示:

2. MySQL Router安装&初始化

MySQL Router最好和应用服务器部署在一起,所以本次将MySQL Router安装在另一个服务器上,IP地址是 172.16.16.14

戳此下载MySQL Router RPM安装包,选择下面的安装包:greatsql-mysql-router-8.0.25-16.1.el8.x86_64.rpm

下载到本地后,执行安装:

$ rpm -ivh greatsql-mysql-router-8.0.25-16.1.el8.x86_64.rpm
Verifying...                          ################################# [100%]
Preparing...                          ################################# [100%]
Updating / installing...
   1:greatsql-mysql-router-8.0.25-16.1################################# [100%]

MySQL Router对应的服务器端程序文件是 /usr/bin/mysqlrouter,第一次启动时要先进行初始化:

# 参数解释
# 参数 --bootstrap 表示开始初始化
# 参数 GreatSQL@172.16.16.10:3306 是MGR集群管理员账号
# --user=mysqlrouter 是运行mysqlrouter进程的系统用户名
#
$ mysqlrouter --bootstrap GreatSQL@172.16.16.10:3306 --user=mysqlrouter
Please enter MySQL password for GreatSQL:   <-- 输入密码
# 然后mysqlrouter开始自动进行初始化
# 它会自动读取MGR的元数据信息,自动生成配置文件
# Bootstrapping system MySQL Router instance...

- Creating account(s) (only those that are needed, if any)
- Verifying account (using it to run SQL queries that would be run by Router)
- Storing account in keyring
- Adjusting permissions of generated files
- Creating configuration /etc/mysqlrouter/mysqlrouter.conf

Existing configuration backed up to '/etc/mysqlrouter/mysqlrouter.conf.bak'

# MySQL Router configured for the InnoDB Cluster 'GreatSQLMGR'

After this MySQL Router has been started with the generated configuration

    $ /etc/init.d/mysqlrouter restart
or
    $ systemctl start mysqlrouter
or
    $ mysqlrouter -c /etc/mysqlrouter/mysqlrouter.conf

the cluster 'GreatSQLMGR' can be reached by connecting to:

## MySQL Classic protocol  <-- MySQL协议的两个端口

- Read/Write Connections: localhost:6446
- Read/Only Connections:  localhost:6447

## MySQL X protocol  <-- MySQL X协议的两个端口

- Read/Write Connections: localhost:6448
- Read/Only Connections:  localhost:6449

这就初始化完毕了,按照上面的提示,直接启动 mysqlrouter 服务即可:

$ systemctl start mysqlrouter

$ ps -ef | grep -v grep | grep mysqlrouter
mysqlro+  6026     1  5 09:28 ?        00:00:00 /usr/bin/mysqlrouter

$ netstat -lntp | grep mysqlrouter
tcp        0      0 0.0.0.0:6446            0.0.0.0:*               LISTEN      6026/mysqlrouter
tcp        0      0 0.0.0.0:6447            0.0.0.0:*               LISTEN      6026/mysqlrouter
tcp        0      0 0.0.0.0:6448            0.0.0.0:*               LISTEN      6026/mysqlrouter
tcp        0      0 0.0.0.0:6449            0.0.0.0:*               LISTEN      6026/mysqlrouter
tcp        0      0 0.0.0.0:8443            0.0.0.0:*               LISTEN      6026/mysqlrouter

可以看到 mysqlrouter 服务正常启动了。

3. MySQL Router配置

MySQL Router初始化时自动生成的配置文件是 /etc/mysqlrouter/mysqlrouter.conf,主要是关于R/W、RO不同端口以及请求转发规则等配置,例如:

[routing:GreatSQLMGR_rw]
bind_address=0.0.0.0
bind_port=6446
destinations=metadata-cache://GreatSQLMGR/?role=PRIMARY
routing_strategy=first-available
protocol=classic

[routing:GreatSQLMGR_ro]
bind_address=0.0.0.0
bind_port=6447
destinations=metadata-cache://GreatSQLMGR/?role=SECONDARY
routing_strategy=round-robin-with-fallback
protocol=classic

可以根据需要自行修改绑定的IP地址和端口,以及请求转发规则。

关于请求转发规则,更详细的解释可参考以下内容:

修改完配置后,重启mysqlrouter服务即可。

4. 确认读写分离

现在,用客户端连接到6446(读写)端口,确认连接的是PRIMARY节点:

$ mysql -h172.16.16.14 -uGreatSQL -p -P6446
Enter password:
...
mysql> select @@server_uuid;
+--------------------------------------+
| @@server_uuid                        |
+--------------------------------------+
| 66c5a894-07e6-11ed-b1ff-00155d064000 |
+--------------------------------------+

# 确实是连接的PRIMARY节点
mysql> select MEMBER_ID,MEMBER_HOST,MEMBER_ROLE from performance_schema.replication_group_members;
+--------------------------------------+--------------+-------------+
| MEMBER_ID                            | MEMBER_HOST  | MEMBER_ROLE |
+--------------------------------------+--------------+-------------+
| 62edd23f-07fa-11ed-aad1-00155d064000 | 172.16.16.13 | SECONDARY   |
| 66c5a894-07e6-11ed-b1ff-00155d064000 | 172.16.16.10 | PRIMARY     |
| 6e65ef68-07e6-11ed-a6d8-00155d064000 | 172.16.16.11 | SECONDARY   |
| 6f367f17-07e6-11ed-825d-00155d064000 | 172.16.16.12 | ARBITRATOR  |
+--------------------------------------+--------------+-------------+

同样地,连接6447(只读)端口,确认连接的是SECONDARY节点:

$ mysql -h172.16.16.14 -uGreatSQL -p -P6447
Enter password:
...
mysql> select @@server_uuid;
+--------------------------------------+
| @@server_uuid                        |
+--------------------------------------+
| 62edd23f-07fa-11ed-aad1-00155d064000 |
+--------------------------------------+
# 确实是连接的SECONDARY节点

该连接保持住不退出,继续新建到6447端口的连接,查看 server_uuid,应该会发现读取到的是另一个 SECONDARY 节点的值,因为 MySQL Router 默认的读负载均衡机制是在几个只读节点间自动轮询,除非所有 SECONDARY 节点都不可用,否则只读请求不会转发到PRIMARY节点。

5. 确认故障自动转移

如果PRIMARY节点宕机或切换,mysqlrouter也能实现自动故障转移,应用端不需要做任何变更,只需最多尝试重连或重新发起请求。

登入MGR集群任意节点:

$ mysqlsh --uri GreatSQL@172.16.16.10:3306
...
MySQL  172.16.16.10:3306 ssl  Py > c=dba.get_cluster();
MySQL  172.16.16.10:3306 ssl  Py > c.set_primary_instance('172.16.16.11:3306');   <-- 切换PRIMARY节点
Setting instance '172.16.16.11:3306' as the primary instance of cluster 'GreatSQLMGR'...

Instance '172.16.16.10:3306' was switched from PRIMARY to SECONDARY.   <-- 切换了,从PRIMARY到SECONDARY
Instance '172.16.16.11:3306' was switched from SECONDARY to PRIMARY.   <-- 切换了,从SECONDARY到PRIMARY
Instance '172.16.16.12:3306' remains ARBITRATOR.   <-- 保持不变
Instance '172.16.16.13:3306' remains SECONDARY.   <-- 保持不变

WARNING: The cluster internal session is not the primary member anymore. For cluster management operations please obtain a fresh cluster handle using dba.get_cluster().

The instance '172.16.16.11:3306' was successfully elected as primary.

回到前面连接6446端口的那个会话,再次查询 server_uuid,此时会发现连接自动断开了:

mysql> select @@server_uuid;
ERROR 2013 (HY000): Lost connection to MySQL server during query
mysql> select @@server_uuid;
ERROR 2006 (HY000): MySQL server has gone away
No connection. Trying to reconnect...
Connection id:    157990
Current database: *** NONE ***

+--------------------------------------+
| @@server_uuid                        |
+--------------------------------------+
| 6e65ef68-07e6-11ed-a6d8-00155d064000 |   <-- 确认server_uuid变成172.16.16.11节点的值
+--------------------------------------+

这就实现了自动故障转移。

再次查看切换后的MGR集群状态:

MySQL  172.16.16.10:3306 ssl  Py >  c.status();
...
        "topology": {
            "172.16.16.10:3306": {
                "address": "172.16.16.10:3306",
                "memberRole": "SECONDARY",   <-- 切换成SECONDARY节点
                "mode": "R/O",
                "readReplicas": {},
                "replicationLag": null,
                "role": "HA",
                "status": "ONLINE",
                "version": "8.0.25"
            },
            "172.16.16.11:3306": {
                "address": "172.16.16.11:3306",
                "memberRole": "PRIMARY",   <-- 新的PRIMARY节点
                "mode": "R/W",
                "readReplicas": {},
                "replicationLag": null,
                "role": "HA",
                "status": "ONLINE",
                "version": "8.0.25"
            },
...

利用MySQL Router构建一套支持读写分离、读负载均衡以及故障自动转移的MGR集群就部署完成。
